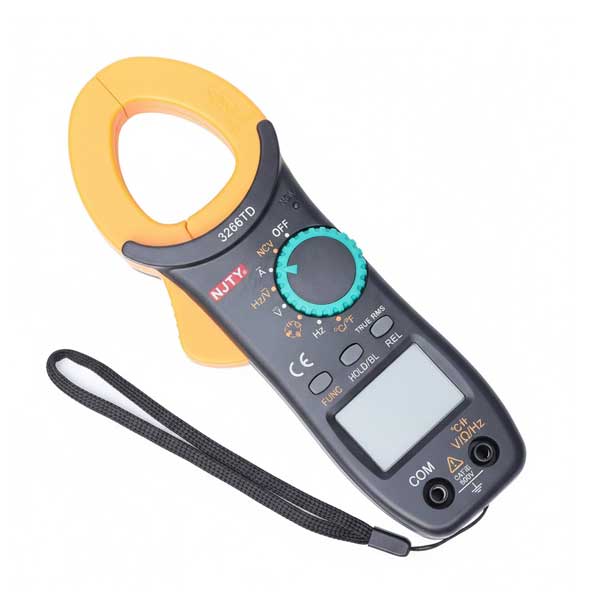

Ampe kìm vạn năng NJTY 3266TD

Ampe Kìm NJTY 3266TD là thiết bị đo lường đa năng, hỗ trợ đo dòng điện, điện áp, tần số, tụ điện, nhiệt độ và thông mạch với độ chính xác cao. Tích hợp tính năng phát hiện điện áp không tiếp xúc (NCV) và thiết kế nhỏ gọn, thiết bị mang lại sự an toàn, tiện lợi và hiệu quả cho các công việc kiểm tra, sửa chữa, và bảo trì hệ thống điện.

* Đặc điểm nổi bật:
– Thiết bị có chức năng phát hiện điện áp trên thiết bị, dây dẫn không cần chạm trực tiếp (NCV)
– Khoảng mở rộng tối đa của hàm kẹp là 25mm.
– Bảo vệ điện áp đầu vào 600V
– Đo tần số, điện dung, điện trở, diode, thông mạch, nhiệt độ
– Báo quá tải “OL” (hiển thị khi vượt quá phạm vi)
– Tự động tắt nguồn tiết kiệm pin, báo pin yếu.
– Sử dụng pin 3V AAA (2 Pin)
– Kích thước: 183 (L) x 47 (W) x 25 (H)

* Phạm vi đo:
– Đo dòng điện: 200A/400A tự động điều chỉnh
– Đo điện áp AC: 4V/40V/400V/600V tự động điều chỉnh
– Đo điện áp DC : 400mV/4V/40V/400V/600V tự động điều chỉnh
– Đo tần số: 4Hz/40Hz/400Hz/4KHz/40KHz/400KHz/4MHz/10MHz tự động điều chỉnh
– Đo tụ điện: 4nF/40nF/400nF/4uF/40uF/400uF/4mF tự động điều chỉnh
– Đo nhiệt độ: -20°C –+1000°C (-4°F—+1832°F)
– Đo điện trở: 400/4K/40K/400K/4M/40M tự động điều chỉnh
– Thông mạch: Khi điện trở có giá trị nhỏ hơn 50Ω sẽ phát ra tiếng “Buzzer”

* Lưu ý
– Không sử dụng thiết bị trên mạch có điện áp AC >600V
– Không sử dụng thiết bị khi có khí dễ cháy
– Không sử dụng thiết bị trên độ cao 2000M so với mực nước biển
– Nhiệt độ làm việc -10°C – 50°C

* Bộ sản phẩm gồm:
– 01x Đồng hồ kẹp dòng NJTY 3266TD
– 01x Túi đựng
– 01x Cặp dây đo thông số
– 01x Dây đo nhiệt độ
– 01x Sách hướng dẫn

Hướng dẫn cách sử dụng đồng hồ Ampe kìm vạn năng NJTY 3266TD:
1. Đo dòng điện (Ampe) – Không cần cắt dây
Đây là tính năng hay nhất của máy.
Xoay núm: Chọn thang A~ (thường chọn 400A cho chắc chắn).
Thực hiện: Bóp lẫy để mở kìm, kẹp duy nhất 1 sợi dây (dây nóng hoặc dây lạnh) vào giữa vòng tròn.
Lưu ý: Nếu kẹp cả bó dây (có cả 2 sợi), máy sẽ hiện số 0.
2. Đo điện áp (V) – Kiểm tra ổ điện hoặc pin
Cắm dây: Que đen vào lỗ COM, que đỏ vào lỗ V/Ω.
Xoay núm:
Đo điện nhà: Chọn V~ (AC).
Đo pin/ắc quy: Chọn V- (DC).
Thực hiện: Chạm 2 đầu que vào nguồn điện.
3. Kiểm tra thông mạch (Kêu “Tít”) – Tìm dây đứt
Xoay núm: Chọn biểu tượng hình sóng âm/diode.
Nút Select: Nhấn nút này để màn hình hiện biểu tượng loa.
Thực hiện: Chạm 2 đầu que vào 2 đầu dây dẫn. Nếu máy kêu “tít” là dây còn tốt, không kêu là dây đã đứt.
4. Đo nhiệt độ
Cắm dây: Rút 2 que đo ra, cắm dây cảm biến nhiệt (đi kèm máy) vào.
Xoay núm: Chọn thang °C / °F.
Thực hiện: Chạm đầu cảm biến vào vật cần đo (ví dụ: dàn lạnh máy lạnh).
5. Dò điện không tiếp xúc (NCV)
Xoay núm: Chọn chữ NCV.
Thực hiện: Đưa đầu kìm lại gần ổ điện hoặc dây dẫn âm tường. Nếu có điện, máy sẽ kêu và nháy đèn (càng gần điện mạnh càng kêu nhanh).
⚠️ Lưu ý quan trọng:
Xả tụ: Nếu đo tụ điện, phải xả hết điện trong tụ trước khi đo để tránh cháy máy.
Nhầm thang: Đừng bao giờ để thang đo thông mạch hay đo tụ mà lại cắm vào ổ điện 220V, máy sẽ hỏng ngay lập tức.
